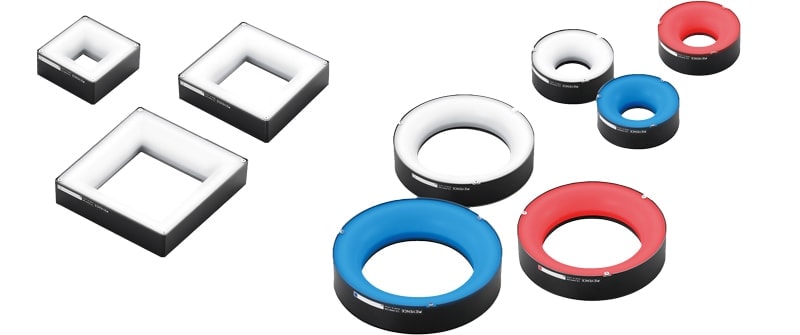

Éclairage à angles multiples (annulaire/carré) Associe les principes des éclairages annulaire, dôme et rasant en une seule source lumineuse
CA-DRxM/CA-DQWxM

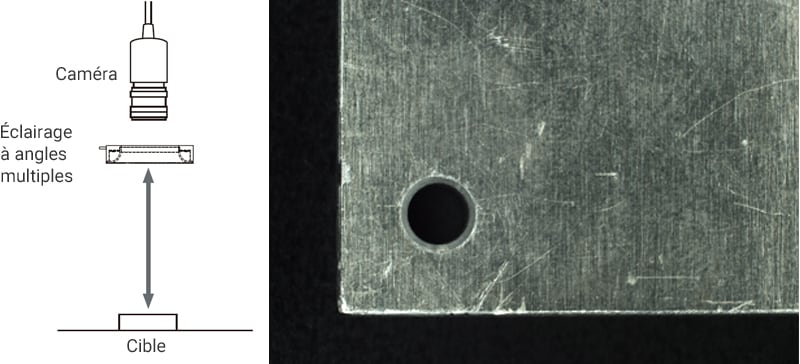

Éclairage uniforme équivalent à celui d’un éclairage dôme
Lorsque la DTE est élevée
DTE : 150 mm
Lorsque la distance entre l’éclairage et la cible est élevée, la lumière diffusée selon des angles multiples éclaire la totalité de la cible. On obtient ainsi un éclairage uniforme sans irrégularités, comme avec un éclairage dôme.

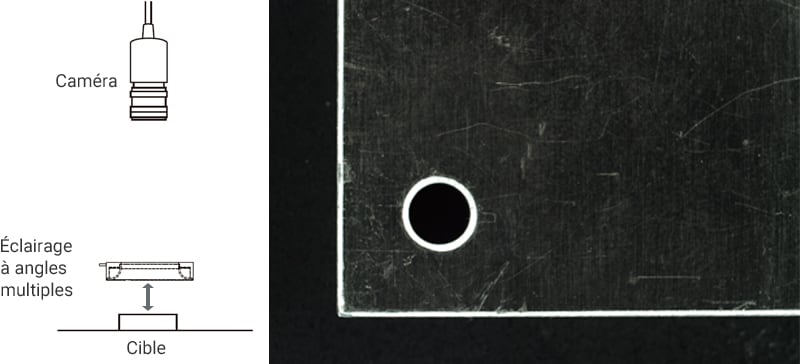

Éclairage de renforcement des contours équivalent à un éclairage rasant
Lorsque la DTE est faible
DTE : 10 mm
Lorsque la distance entre l’éclairage et la cible est faible, la lumière émise selon une faible incidence est directement réfléchie vers la caméra. Les contours de la cible sont ainsi mis en évidence, comme avec un éclairage rasant.

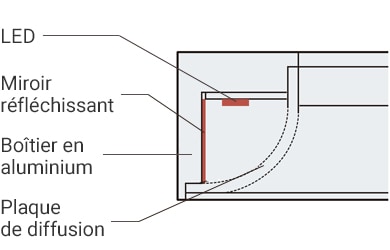

Montage haute densité de LED de puissance
Le montage des LED est un montage haute densité (faible écartement), ce qui permet d’obtenir une lumière haute densité.

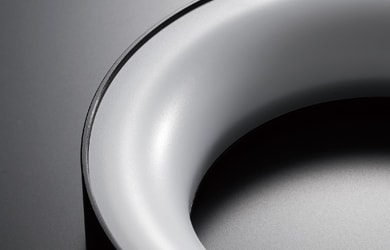

Plaque de diffusion à traitement mat
Pour obtenir un effet de diffusion maximum, la totalité de la surface de la plaque de diffusion a un fini mat.
Application
Intérieur d’un bouchon en plastique

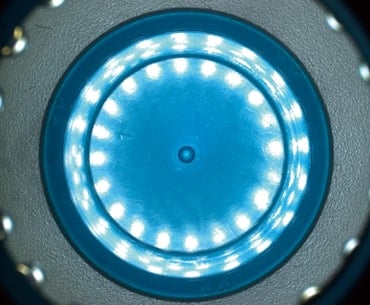

Avec un éclairage standard

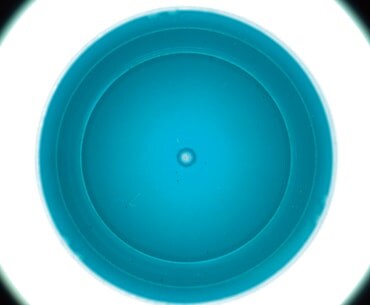

Avec un éclairage à angles multiples (annulaire)

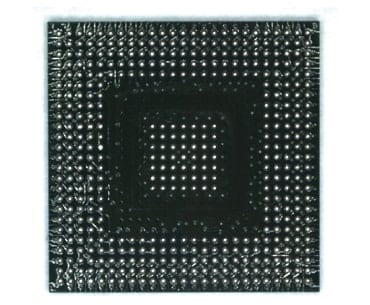

Inspection d’un boîtier BGA/de billes de soudureIntérieur
Avec un éclairage standard

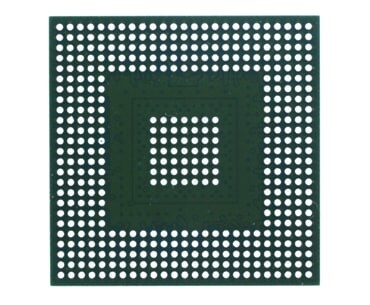

Avec un éclairage à angles multiples (carré)
