RétroéclairageAjout d’un grand modèle de la taille d’une feuille de papier A4
CA-DS
Techniques d’éclairage avec rétroéclairage
Un éclairage frontal classique peut générer un contraste faible et irrégulier au niveau des caractéristiques de la cible, en raison de sa forme, de sa couleur et du fini de sa surface. L’utilisation d’un rétroéclairage garantit une transmission de la lumière au travers de la cible vers la caméra. Si la cible est opaque, cette méthode crée une silhouette de la cible, et par conséquent un contraste des contours élevé permettant une inspection stable. La densité d’une cible transparente peut varier considérablement d’un point à un autre (par exemple dans le cas de matériau en couches ou de liquide dans une bouteille). Il est tout de même possible d’obtenir un bon contraste grâce aux variations d’absorption et de transmission de lumière sur l’ensemble de la cible.

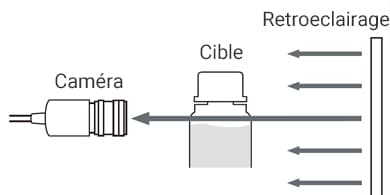

Disposition de la caméra/de l’éclairage

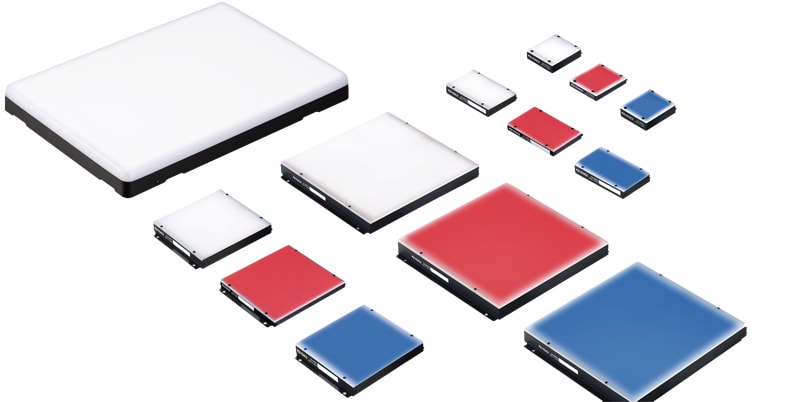

Ajout d’un grand modèle de la taille d’une feuille A4
Un grand modèle de la taille d’une feuille A4 a été ajouté à la gamme.

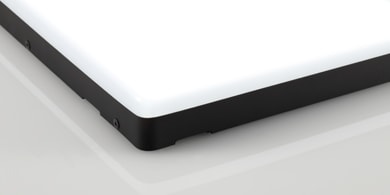

La lumière est émise jusqu’au bord de l’unité, ce qui permet de l’installer avec le minimum d’espace nécessaire en termes de zone d’éclairage.
Le moulage spécial de la plaque de diffusion permet d’émettre la lumière jusqu’au bord de cette dernière.
Application
Broche de connecteur

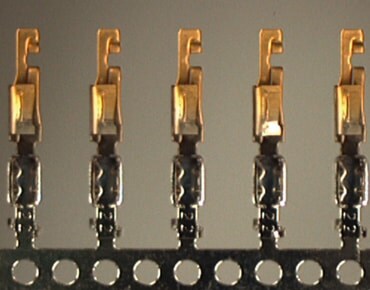

Avec un éclairage standard

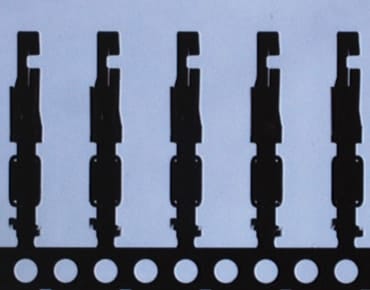

Avec un rétroéclairage
Détection des défauts de pellicule rétractable
Dans cet exemple d’application, la source de lumière est utilisée comme éclairage spéculaire d’une zone large.

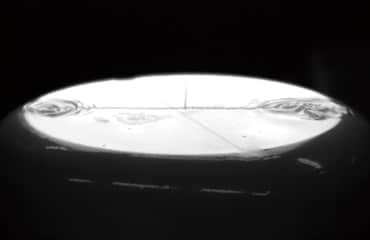

Produit conforme:

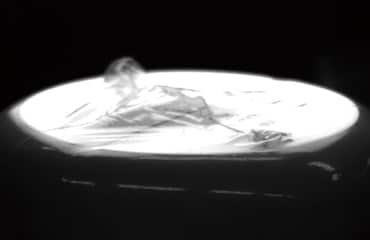

Produit défectueux:
