Objectifs
(pour vision industrielle) Périphériques et accessoires pour système de vision Série CA-L
![](/frfr/Images/peripheral_mv_img_01_1863311.png)
Objectif haute résolution et faible distorsionDes performances d’imagerie optimales pour les caméras à 2 et 5 millions de pixels

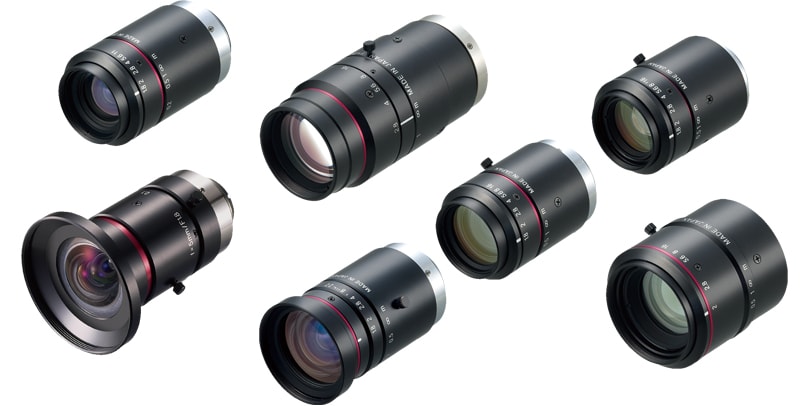

CA-LHR
![](/frfr/Images/peripheral_ca_lhr_img_01_1863243.jpg)
Conception et fabrication optiques spéciales
La Série CA-LHR offre un pouvoir de résolution de 200 lignes/mm au centre de l’objectif et 140 lignes/mm à la périphérie - des performances deux ou trois fois plus élevées que des objectifs haute résolution traditionnels. Les images à fort contraste ainsi obtenues permettent d’effectuer des inspections stables des dimensions et de l’aspect des cibles.
Résolution au centre
Grâce à sa lentille asphérique, à sa structure flottante et à l’utilisation d’un verre à faible dispersion, la Série CA-LHR peut réduire l’aberration de l’image à son strict minimum.
![](/frfr/Images/peripheral_ca_lhr_img_02_1863244.jpg)
CA-LHR
![](/frfr/Images/peripheral_ca_lhr_img_03_1863245.jpg)
Objectif traditionnel
![](/frfr/Images/peripheral_ca_lhr_img_04_1863246.jpg)
Résolution au bord de la zone d’image
La Série CA-LHR peut capturer des images haute résolution sur toute la zone d’image.
![](/frfr/Images/peripheral_ca_lhr_img_05_1863247.jpg)
CA-LHR
![](/frfr/Images/peripheral_ca_lhr_img_06_1863249.jpg)
Objectif traditionnel
![](/frfr/Images/peripheral_ca_lhr_img_07_1863250.jpg)
Distance de travail minimum
L’emploi d’un verre spécial à faible diffusion autorise une distance de travail de 0,1 m pour tous les modèles. Ceci permet d’employer l’objectif au maximum de ses capacités, sur une grande étendue de travail, sans ajout de bague pour gros plan.

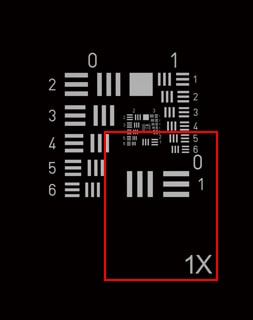

Image de caméra à 5 millions de pixels
![](/frfr/Images/peripheral_ca_lhr_img_08_1863252.jpg)
CA-LHR35, DT : 100 mm, pas de bague pour gros plan
On obtient une image haute résolution du centre jusqu’à la périphérie. La DT pouvant être réglée à 100 mm sans ajout d’une bague pour gros plan, l’objectif est utilisé au maximum de ses capacités.
![](/frfr/Images/peripheral_ca_lhr_img_09_1863253.jpg)

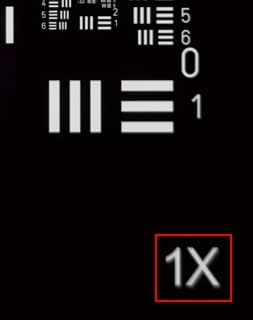

CA-LHE35 + bague gros plan 22 mm, DT : 100 mm
La résolution est la même au centre de l’image, mais elle est moins bonne en périphérie du fait de la présence de la bague pour gros plan.
![](/frfr/Images/peripheral_ca_lhr_img_10_1863254.jpg)
