Capteur de proximité numérique à amplificateur séparé

Série ER-N

Diagrammes des caractéristiques Capteur de proximité numérique à amplificateur séparé Série ER-N

ER-NH028

Distance – Caractéristiques de valeur de détection (Exemple typique)

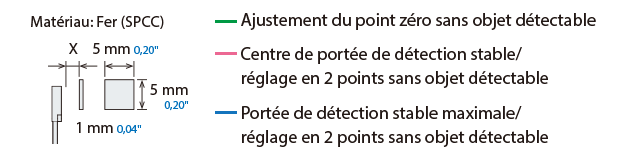

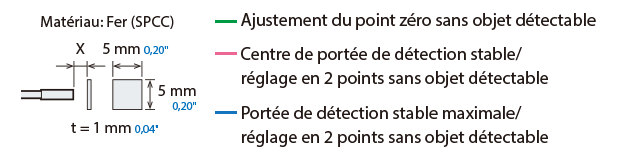

Différence de caractéristiques en fonction des conditions de réglage (Mode de fonctionnement : Normal)

Différence de caractéristiques en fonction du mode de fonctionnement (Ajustement du point zéro sans objet détectable)

[Mode de fonctionnement : Normal]

[Mode de fonctionnement : Hybride]

[Mode de fonctionnement : Métal magnétique]

[Mode de fonctionnement : Métal non magnétique]

Diagramme de zone de détection (Exemple typique)

Lorsque le point zéro est réglé sans objet détectable, et que le centre du capteur est aligné sur l’objet détectable, et est orienté dans sa direction à une distance de 100% ou 50% de la portée de détection stable, la valeur affichée est utilisée comme valeur de consigne.

Taille de l’objet détectable : 5 mm × 5 mm 0,20″ × 0,20″, Épaisseur t = 1 mm 0,04″ (taille standard de l’objet détectable), Mode normal

Objet détectable : Fer (SPCC)

Objet détectable : Aluminium (A5052)

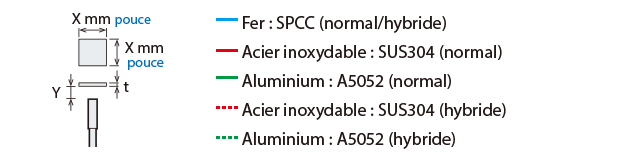

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

Lorsqu’un objet détectable standard est placé à 50% de la portée de détection stable, et que le réglage à deux points est effectué sans objet détectable, la valeur affichée lorsque l’objet détectable standard est à 100% de la portée de détection stable est utilisée comme valeur de consigne. La distance de détection est plus courte lorsque le mode de fonctionnement est réglé sur métal magnétique/non magnétique.

Taille de l’objet détectable : 5 mm × 5 mm 0,20″ × 0,20″, Épaisseur = t mm

Effet de l’épaisseur de l’objet détectable

Taille de l’objet détectable : X × X, Épaisseur t = 1 mm 0,04″

Effet de la taille de l’objet détectable

ER-NH038

Distance – Caractéristiques de valeur de détection (Exemple typique)

Différence de caractéristiques en fonction des conditions de réglage (Mode de fonctionnement : Normal)

Différence de caractéristiques en fonction du mode de fonctionnement (Ajustement du point zéro sans objet détectable)

[Mode de fonctionnement : Normal]

[Mode de fonctionnement : Hybride]

[Mode de fonctionnement : Métal magnétique]

[Mode de fonctionnement : Métal non magnétique]

Diagramme de zone de détection (Exemple typique)

Lorsque le point zéro est réglé sans objet détectable, et que le centre du capteur est aligné sur l’objet détectable, et est orienté dans sa direction à une distance de 100% ou 50% de la portée de détection stable, la valeur affichée est utilisée comme valeur de consigne.

Taille de l’objet détectable : 5 mm × 5 mm 0,20″ × 0,20″, Épaisseur t = 1 mm 0,04″ (taille standard de l’objet détectable), Mode normal

Objet détectable : Fer (SPCC)

Objet détectable : Aluminium (A5052)

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

Lorsqu’un objet détectable standard est placé à 50% de la portée de détection stable, et que le réglage à deux points est effectué sans objet détectable, la valeur affichée lorsque l’objet détectable standard est à 100% de la portée de détection stable est utilisée comme valeur de consigne. La distance de détection est plus courte lorsque le mode de fonctionnement est réglé sur métal magnétique/non magnétique.

Taille de l’objet détectable : 5 mm × 5 mm 0,20″ × 0,20″, Épaisseur = t mm

Effet de l’épaisseur de l’objet détectable

Taille de l’objet détectable : X × X, Épaisseur t = 1 mm 0,04″

Effet de la taille de l’objet détectable

ER-NH054(G)

Distance – Caractéristiques de valeur de détection (Exemple typique)

Différence de caractéristiques en fonction des conditions de réglage (Mode de fonctionnement : Normal)

Différence de caractéristiques en fonction du mode de fonctionnement (Ajustement du point zéro sans objet détectable)

[Mode de fonctionnement : Normal]

[Mode de fonctionnement : Hybride]

[Mode de fonctionnement : Métal magnétique]

[Mode de fonctionnement : Métal non magnétique]

Diagramme de zone de détection (Exemple typique)

Lorsque le point zéro est réglé sans objet détectable, et que le centre du capteur est aligné sur l’objet détectable, et est orienté dans sa direction à une distance de 100% ou 50% de la portée de détection stable, la valeur affichée est utilisée comme valeur de consigne.

Taille de l’objet détectable : 5 mm × 5 mm 0,20″ × 0,20″, Épaisseur t = 1 mm 0,04″ (taille standard de l’objet détectable), Mode normal

Objet détectable : Fer (SPCC)

Objet détectable : Aluminium (A5052)

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

Lorsqu’un objet détectable standard est placé à 50% de la portée de détection stable, et que le réglage à deux points est effectué sans objet détectable, la valeur affichée lorsque l’objet détectable standard est à 100% de la portée de détection stable est utilisée comme valeur de consigne. La distance de détection est plus courte lorsque le mode de fonctionnement est réglé sur métal magnétique/non magnétique.

Taille de l’objet détectable : 5 mm × 5 mm 0,20″ × 0,20″, Épaisseur = t mm

Effet de l’épaisseur de l’objet détectable

Taille de l’objet détectable : X × X, Épaisseur t = 1 mm 0,04″

Effet de la taille de l’objet détectable

ER-NH080(G)

Distance – Caractéristiques de valeur de détection (Exemple typique)

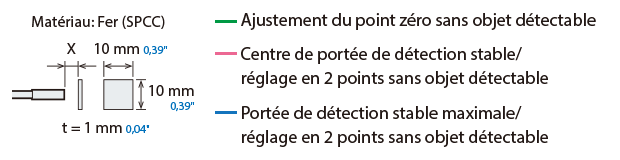

Différence de caractéristiques en fonction des conditions de réglage (Mode de fonctionnement : Normal)

Différence de caractéristiques en fonction du mode de fonctionnement (Ajustement du point zéro sans objet détectable)

[Mode de fonctionnement : Normal]

[Mode de fonctionnement : Hybride]

[Mode de fonctionnement : Métal magnétique]

[Mode de fonctionnement : Métal non magnétique]

Diagramme de zone de détection (Exemple typique)

Lorsque le point zéro est réglé sans objet détectable, et que le centre du capteur est aligné sur l’objet détectable, et est orienté dans sa direction à une distance de 100% ou 50% de la portée de détection stable, la valeur affichée est utilisée comme valeur de consigne.

Taille de l’objet détectable : 10 mm × 10 mm 0,39″ × 0,39″, Épaisseur t = 1 mm 0,04″ (taille standard de l’objet détectable), Mode normal

Objet détectable : Fer (SPCC)

Objet détectable : Aluminium (A5052)

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

Lorsqu’un objet détectable standard est placé à 50% de la portée de détection stable, et que le réglage à deux points est effectué sans objet détectable, la valeur affichée lorsque l’objet détectable standard est à 100% de la portée de détection stable est utilisée comme valeur de consigne. La distance de détection est plus courte lorsque le mode de fonctionnement est réglé sur métal magnétique/non magnétique.

Taille de l’objet détectable : 10 mm × 10 mm 0,39″ × 0,39″, Épaisseur = t mm

Effet de l’épaisseur de l’objet détectable

Taille de l’objet détectable : X × X, Épaisseur t = 1 mm 0,04″

Effet de la taille de l’objet détectable

ER-NH100(G)

Distance – Caractéristiques de valeur de détection (Exemple typique)

Différence de caractéristiques en fonction des conditions de réglage (Mode de fonctionnement : Normal)

Différence de caractéristiques en fonction du mode de fonctionnement (Ajustement du point zéro sans objet détectable)

[Mode de fonctionnement : Normal]

[Mode de fonctionnement : Hybride]

[Mode de fonctionnement : Métal magnétique]

[Mode de fonctionnement : Métal non magnétique]

Diagramme de zone de détection (Exemple typique)

Lorsque le point zéro est réglé sans objet détectable, et que le centre du capteur est aligné sur l’objet détectable, et est orienté dans sa direction à une distance de 100% ou 50% de la portée de détection stable, la valeur affichée est utilisée comme valeur de consigne.

Taille de l’objet détectable : 10 mm × 10 mm 0,39″ × 0,39″, Épaisseur t = 1 mm 0,04″ (taille standard de l’objet détectable), Mode normal

Objet détectable : Fer (SPCC)

Objet détectable : Aluminium (A5052)

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

Lorsqu’un objet détectable standard est placé à 50% de la portée de détection stable, et que le réglage à deux points est effectué sans objet détectable, la valeur affichée lorsque l’objet détectable standard est à 100% de la portée de détection stable est utilisée comme valeur de consigne. La distance de détection est plus courte lorsque le mode de fonctionnement est réglé sur métal magnétique/non magnétique.

Taille de l’objet détectable : 10 mm × 10 mm 0,39″ × 0,39″, Épaisseur = t mm

Effet de l’épaisseur de l’objet détectable

Taille de l’objet détectable : X × X, Épaisseur t = 1 mm 0,04″

Effet de la taille de l’objet détectable

ER-NH035F

Distance – Caractéristiques de valeur de détection (Exemple typique)

Différence de caractéristiques en fonction des conditions de réglage (Mode de fonctionnement : Normal)

Différence de caractéristiques en fonction du mode de fonctionnement (Ajustement du point zéro sans objet détectable)

[Mode de fonctionnement : Normal]

[Mode de fonctionnement : Hybride]

[Mode de fonctionnement : Métal magnétique]

[Mode de fonctionnement : Métal non magnétique]

Diagramme de zone de détection (Exemple typique)

Lorsque le point zéro est réglé sans objet détectable, et que le centre du capteur est aligné sur l’objet détectable, et est orienté dans sa direction à une distance de 100% ou 50% de la portée de détection stable, la valeur affichée est utilisée comme valeur de consigne.

Taille de l’objet détectable : 5 mm × 5 mm 0,20″ × 0,20″, Épaisseur t = 1 mm 0,04″ (taille standard de l’objet détectable), Mode normal

Objet détectable : Fer (SPCC)

Objet détectable : Aluminium (A5052)

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

Lorsqu’un objet détectable standard est placé à 50% de la portée de détection stable, et que le réglage à deux points est effectué sans objet détectable, la valeur affichée lorsque l’objet détectable standard est à 100% de la portée de détection stable est utilisée comme valeur de consigne. La distance de détection est plus courte lorsque le mode de fonctionnement est réglé sur métal magnétique/non magnétique.

Taille de l’objet détectable : 5 mm × 5 mm 0,20″ × 0,20″, Épaisseur = t mm

Effet de l’épaisseur de l’objet détectable

Taille de l’objet détectable : X × X, Épaisseur t = 1 mm 0,04″

Effet de la taille de l’objet détectable

ER-NH048F

Distance – Caractéristiques de valeur de détection (Exemple typique)

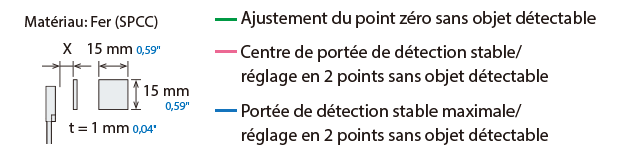

Différence de caractéristiques en fonction des conditions de réglage (Mode de fonctionnement : Normal)

Différence de caractéristiques en fonction du mode de fonctionnement (Ajustement du point zéro sans objet détectable)

[Mode de fonctionnement : Normal]

[Mode de fonctionnement : Hybride]

[Mode de fonctionnement : Métal magnétique]

[Mode de fonctionnement : Métal non magnétique]

Diagramme de zone de détection (Exemple typique)

Lorsque le point zéro est réglé sans objet détectable, et que le centre du capteur est aligné sur l’objet détectable, et est orienté dans sa direction à une distance de 100% ou 50% de la portée de détection stable, la valeur affichée est utilisée comme valeur de consigne.

Taille de l’objet détectable : 15 mm × 15 mm 0,59″ × 0,59″, Épaisseur t = 1 mm 0,04″ (taille standard de l’objet détectable), Mode normal

Objet détectable : Fer (SPCC)

Objet détectable : Aluminium (A5052)

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

Lorsqu’un objet détectable standard est placé à 50% de la portée de détection stable, et que le réglage à deux points est effectué sans objet détectable, la valeur affichée lorsque l’objet détectable standard est à 100% de la portée de détection stable est utilisée comme valeur de consigne. La distance de détection est plus courte lorsque le mode de fonctionnement est réglé sur métal magnétique/non magnétique.

Taille de l’objet détectable : 15 mm × 15 mm 0,59″ × 0,59″, Épaisseur = t mm

Effet de l’épaisseur de l’objet détectable

Taille de l’objet détectable : X × X, Épaisseur t = 1 mm 0,04″

Effet de la taille de l’objet détectable

ER-NH028U

Distance – Caractéristiques de valeur de détection (Exemple typique)

Différence de caractéristiques en fonction des conditions de réglage (Mode de fonctionnement : Normal)

Différence de caractéristiques en fonction du mode de fonctionnement (Ajustement du point zéro sans objet détectable)

[Mode de fonctionnement : Normal]

[Mode de fonctionnement : Hybride]

[Mode de fonctionnement : Métal magnétique]

[Mode de fonctionnement : Métal non magnétique]

Diagramme de zone de détection (Exemple typique)

Lorsque le point zéro est réglé sans objet détectable, et que le centre du capteur est aligné sur l’objet détectable, et est orienté dans sa direction à une distance de 100% ou 50% de la portée de détection stable, la valeur affichée est utilisée comme valeur de consigne.

Taille de l’objet détectable : 10 mm × 10 mm 0,39″ × 0,39″, Épaisseur t = 1 mm 0,04″ (taille standard de l’objet détectable), Mode normal

Objet détectable : Fer (SPCC)

Objet détectable : Aluminium (A5052)

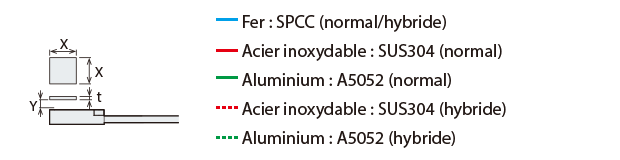

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

Lorsqu’un objet détectable standard est placé à 50% de la portée de détection stable, et que le réglage à deux points est effectué sans objet détectable, la valeur affichée lorsque l’objet détectable standard est à 100% de la portée de détection stable est utilisée comme valeur de consigne. La distance de détection est plus courte lorsque le mode de fonctionnement est réglé sur métal magnétique/non magnétique.

Taille de l’objet détectable : 10 mm × 10 mm 0,39″ × 0,39″, Épaisseur = t mm

Effet de l’épaisseur de l’objet détectable

Taille de l’objet détectable : X × X, Épaisseur t = 1 mm 0,04″

Effet de la taille de l’objet détectable

Comment lire les diagrammes des zones de détection?

La figure suivante montre la position du point ON quand l’objet détectable standard (spécifié dans les caractéristiques) est déplacé parallèlement au capteur dans le sens de la flèche.
