Tolérance de forme (erreur de forme)
La tolérance de forme est une tolérance géométrique de base permettant de déterminer la forme de la cible (pièce). Aucune des caractéristiques de la tolérance de forme ne requiert de référence spécifiée. Les formes peuvent être déterminées indépendamment.
Rectitude
L’exigence de rectitude spécifie l’écart admissible par rapport à la droite parfaite applicable à la cible. Elle concerne les lignes et non les surfaces et représente une courbure de la ligne médiane ou de la génératrice. De ce fait, la rectitude est utilisée pour indiquer la tolérance de déformation d’objets longs.

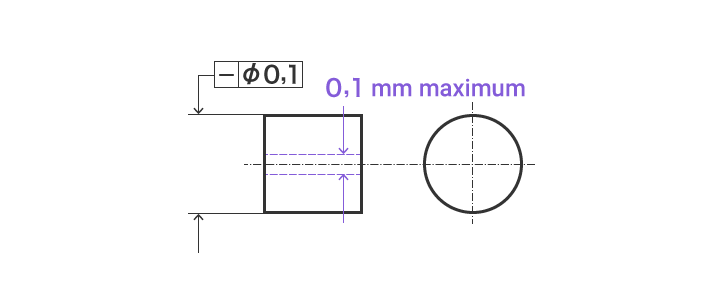

- Explication du dessin
- Si un cadre de tolérance est relié à la dimension indiquant le diamètre d’un cylindre, l’axe de ce cylindre doit se trouver au centre d’un cylindre d’un diamètre de 0,1 mm.
Planéité
L’exigence de planéité spécifie la régularité d’une surface, ou l’écart admissible par rapport à une surface parfaitement plane applicable à la cible. Les parties la plus convexe et la plus concave doivent être comprises entre deux plans séparés verticalement.

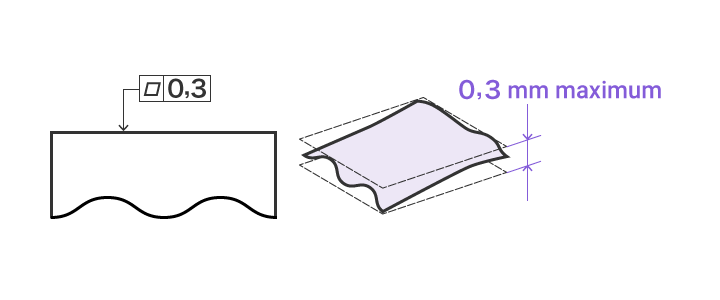

- Explication du dessin
- Cette surface doit se trouver entre deux plans parallèles séparés de seulement 0,3 mm.
Circularité
L’exigence de circularité spécifie l’écart admissible par rapport au cercle parfait applicable à la cible (la section circulaire d’un arbre, d’un alésage ou d’un cône).

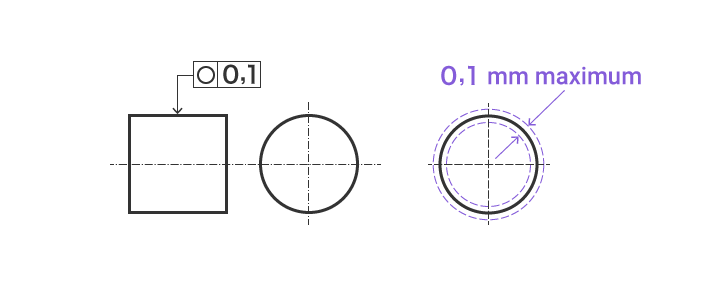

- Explication du dessin
- La circonférence extérieure de n’importe quelle section d’un arbre découpé perpendiculairement doit être comprise entre deux cercles concentriques écartés de seulement 0,1 mm sur le même plan.
Cylindricité
L'exigence de cylindricité spécifie la précision de circularité et de rectitude d’un cylindre. La valeur englobe toute déformation du cylindre.

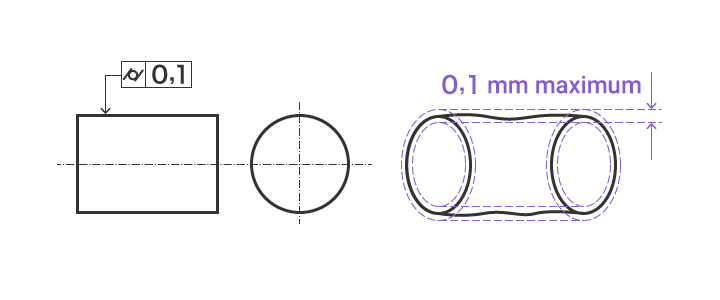

- Explication du dessin
- La surface de la cible doit être comprise entre deux cylindres coaxiaux écartés de seulement 0,1 mm.
