Profilomètres
Présentation générale
Les profilomètres mesurent et enregistrent le profil d’une cible par traçage de sa surface au moyen d’un stylet. Certains instruments servent également de rugosimètres. Les modèles équipés de la commande numérique par calculateur (CNC) sont capables de mesurer des angles, rayons d’arc, différences de hauteur et pas de vis. Ces instruments conviennent parfaitement à la mesure de profils minuscules, sur des filetages et des films fins de l’ordre du micromètre.
Ces dernières années, des modèles de profilomètres employant un laser au lieu d’un stylet ont été développés afin de mesurer des profils complexes par traçage sans contact. Certains modèles sont même capables d’exécuter la mesure sur la surface supérieure et la surface inférieure.
Ces instruments sont principalement utilisés en création de prototypes pour vérifier le respect des spécifications du dessin de conception. Ils sont également exploités en rétro-ingénierie.

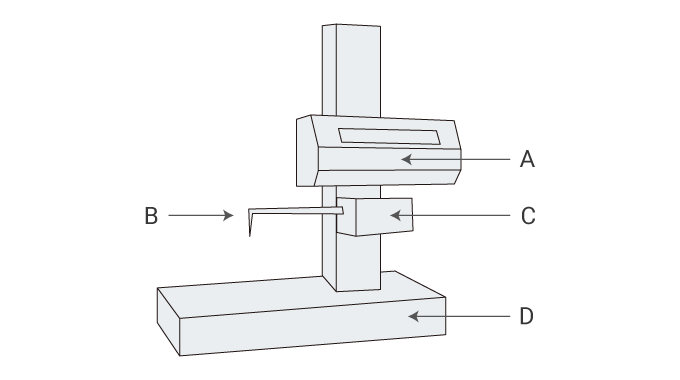

Structure et applications
- A
- Unité de commande
- B
- Stylet
- C
- Détecteur
- D
- Table de mesure
Comment utiliser un profilomètre
- Montez le stylet sur l’unité principale.
- Réalisez la mesure en suivant la procédure (positionnement, réglage de l’origine, etc.).
- Employez un gabarit, tel qu’une platine d’axe Y ou une platine rotative pour automatiser la mesure.
- Les valeurs mesurées peuvent ensuite être converties et transférées sous forme de données CAO.
Précautions de manipulation
- Sélectionnez un stylet adapté au profil de la cible et à l’objectif de la mesure.
- Pour les modèles exploitant un laser, veillez à assurer un environnement exempt de poussière.
- Afin de garantir des mesures exactes, utilisez un gabarit ou tout autre outil permettant de positionner correctement la cible sur l’instrument de mesure.
- Procédez à un étalonnage avant d’utiliser l’instrument. À cette fin, utilisez un kit d’étalonnage dédié.
Les derniers profilomètres
Les modèles les plus récents sont capables de mesurer instantanément plusieurs profils sans déplacer la platine XY ni changer la mise au point, permettant le traitement de plusieurs pièces en un temps record.
