Capteur de niveau radar Série FR Guide de démarrage

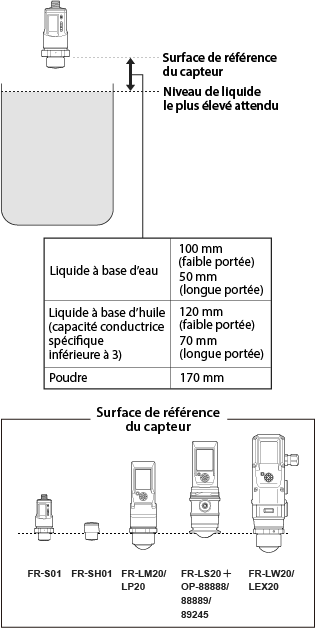

La détection peut devenir instable à courte distance.
Il est recommandé d'installer le capteur de sorte que la surface de référence du boîtier du capteur se trouve au moins à la distance suivante du niveau de liquide le plus élevé attendu.

* Dans les environnements sans mousse ni dépôt, le capteur peut être utilisé à une distance plus courte.

Recommandé

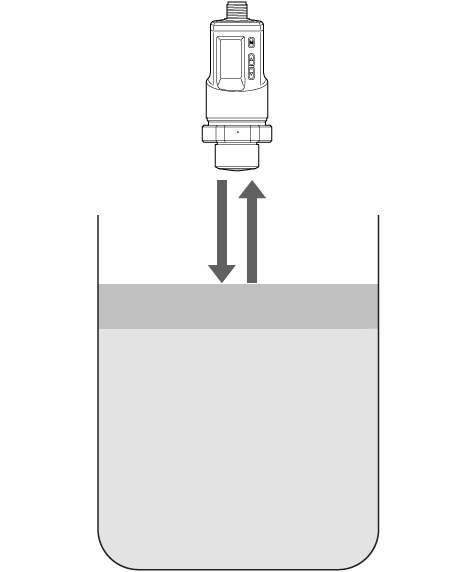

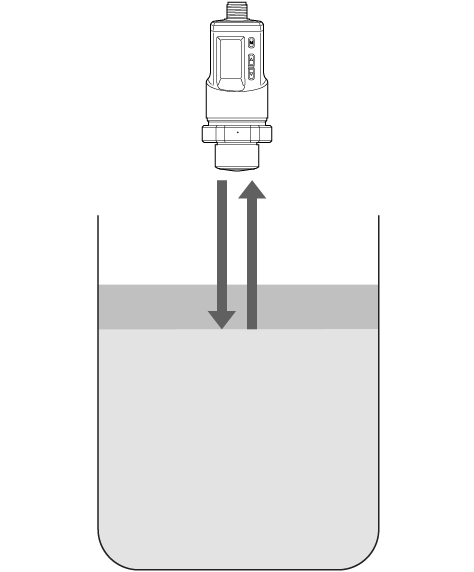

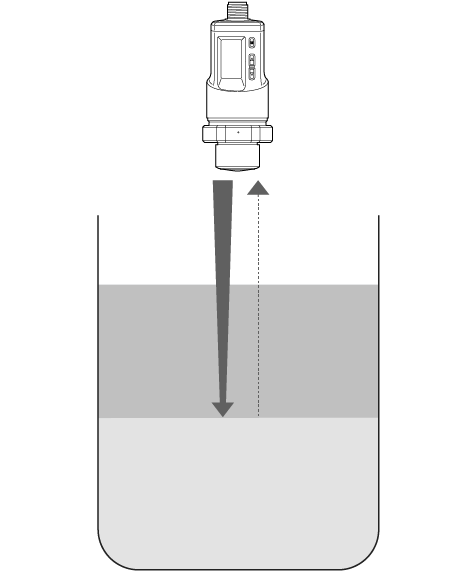

• Même si la surface du liquide est temporairement perdue, la valeur précédente continue d'être maintenue pendant la durée définie dans « Temps de suivi ». Si la détection devient instable en raison de la mousse, augmenter le paramètre « Temps de suivi » facilite une détection stable. * Étant donné que la valeur précédant immédiatement la perte de la surface du liquide est maintenue pendant la durée définie dans « Temps de suivi », veuillez en tenir compte tout en prenant en considération les vitesses de montée et de descente de la surface du liquide.

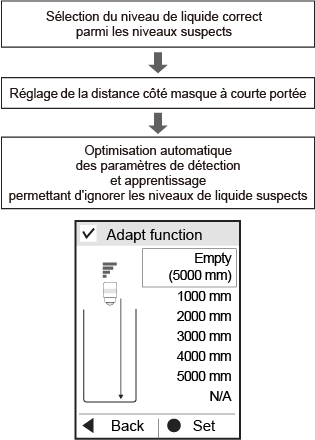

• En augmentant le paramètre « Sensibilité », une détection stable peut être possible. * Lors de la modification du paramètre « Sensibilité » après la fin de l'apprentissage avec la fonction d'adaptation, supprimez les informations apprises et exécutez à nouveau la fonction d'adaptation.
• Par rapport à la Série FR, le capteur de niveau à ondes guidées de la Série FL peut être capable de détecter de manière stable même en présence de mousse. Si la détection avec la Série FR est instable en raison de la mousse, veuillez également envisager la Série FL.
• Veuillez installer un tube pour empêcher la mousse de passer sous le capteur.

  • POINT01
    Les tubes en plastique pouvant être affectés par la mousse à l'extérieur du tube, des tubes métalliques sont recommandés.
  • POINT02
    Le diamètre du tube doit être égal ou supérieur à celui de la pièce de raccordement du capteur (courte portée : G3/4, longue portée : G1-1/2).
  • POINT03
    Pour éviter toute fausse détection due à la réflexion de l'extrémité du tube, il est recommandé que la longueur du puits de tranquillisation soit supérieure à la position du niveau de liquide le plus bas. Cependant, laissez un espace avec la surface inférieure pour permettre au liquide d'entrer et de sortir.
  • POINT 04
    Il est recommandé d'utiliser un tube sans soudure avec le moins de protubérances internes possible, et de faire le trou d'évent aussi petit et aussi haut que possible.

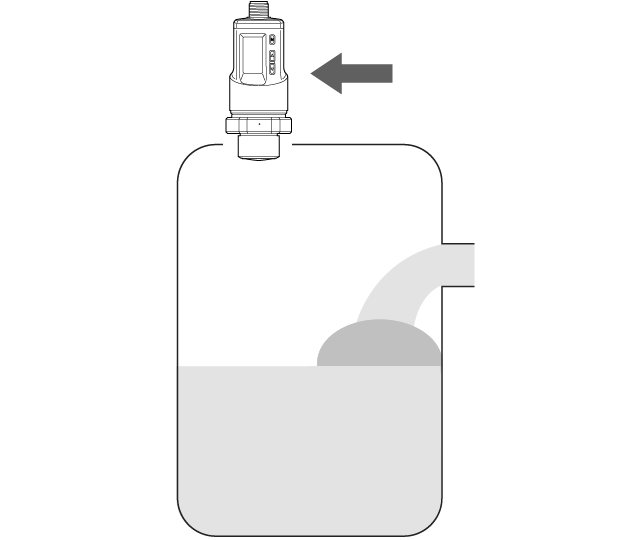

• Installez le capteur à l'écart de l'orifice d'alimentation en liquide ou utilisez un agent antimousse pour éviter autant que possible la formation de bulles sous le capteur.

Recommandé

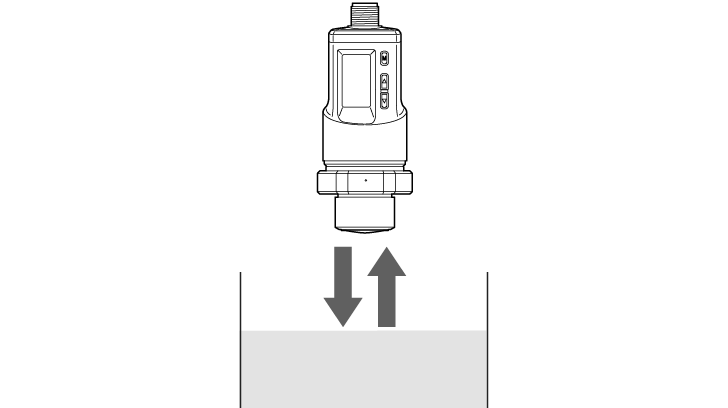

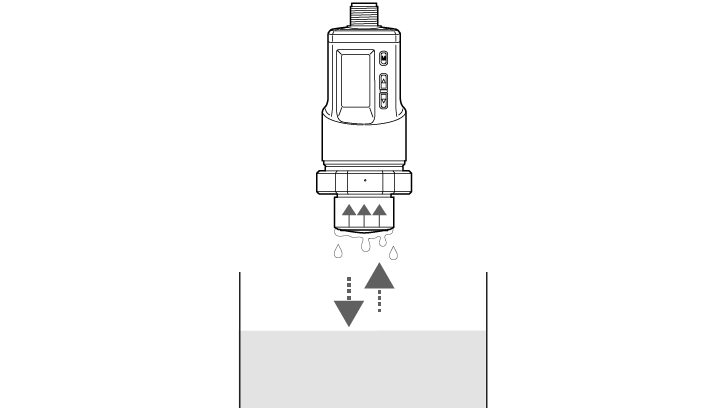

• Même si le niveau de liquide est temporairement perdu, la valeur précédente est conservée pendant la durée définie dans « Temps de suivi ». Si la détection devient instable en raison de la condensation, augmenter le réglage du « Temps de suivi » facilite une détection stable. * Étant donné que la valeur précédant immédiatement la perte de la surface du liquide est conservée pendant la durée définie dans « Temps de suivi », veuillez en tenir compte tout en prenant en considération les vitesses de montée et de descente de la surface du liquide.
• Une détection stable peut être possible en modifiant le réglage de la « Sensibilité ». * Lors de la modification du réglage de la « Sensibilité » après la fin de l'apprentissage avec la fonction d'adaptation, supprimez une fois les informations apprises et exécutez à nouveau la fonction d'adaptation.

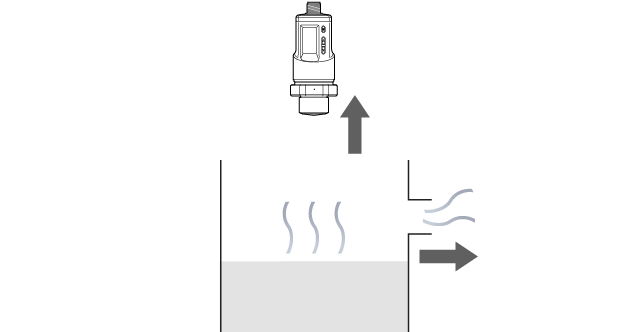

• Installez le capteur dans un endroit où la condensation est peu susceptible de se produire, par exemple en l'éloignant des liquides à haute température ou de la vapeur d'échappement.

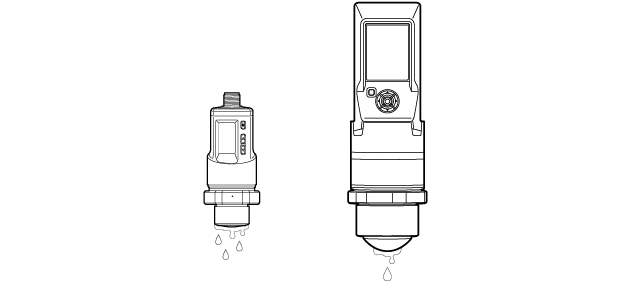

• Comme le modèle longue portée a une surface inférieure sphérique par rapport au modèle courte portée, la condensation est moins susceptible de rester sur la surface inférieure du capteur, ce qui le rend moins sensible aux effets de la condensation.
  De plus, comme le modèle longue portée a une capacité de détection plus élevée, le modèle longue portée est recommandé même lorsque la distance de détection est courte.

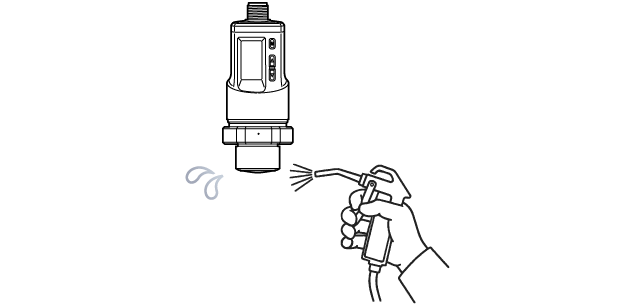

• Éliminez la condensation par purge ou par un autre moyen.
