Capteur de proximité longue distance
Série ER
Type compact tout métal Capteur de proximité longue distance Série ER
ER-M045x/ER-M05x

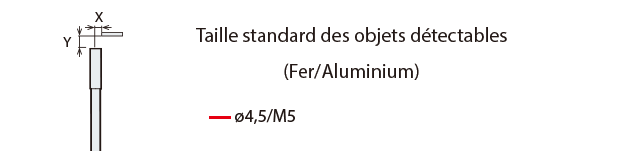

Diagramme de zone de détection (Exemple typique)
Objet détectable : Fer
Objet détectable : Aluminium

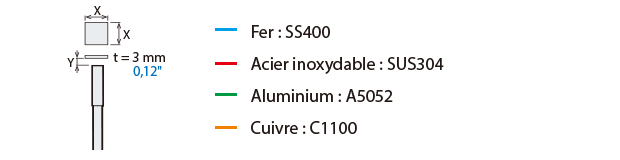

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

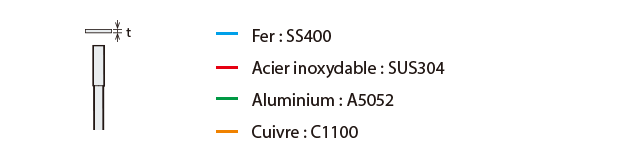

Effet de l’épaisseur et matériau de l’objet détectable (Exemple typique)
La distance de détection varie en fonction du matériau, de la taille, et de l’épaisseur de l’objet détectable. Il est possible de vérifier la distance de détection avec un objet détectable en multipliant la distance de détection Y (mm pouce) dans le diagramme des caractéristiques « Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable » par le coefficient dans le diagramme des caractéristiques suivant.
ER-M08Lx

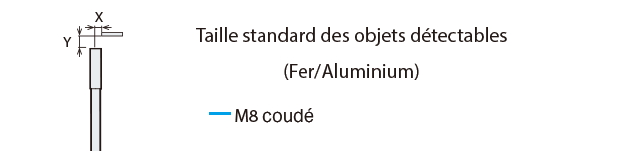

Diagramme de zone de détection (Exemple typique)
Objet détectable : Fer
Objet détectable : Aluminium

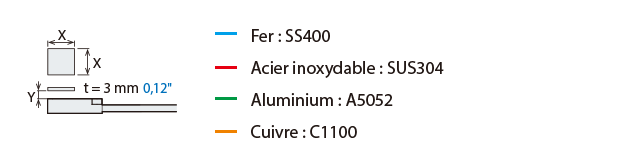

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)

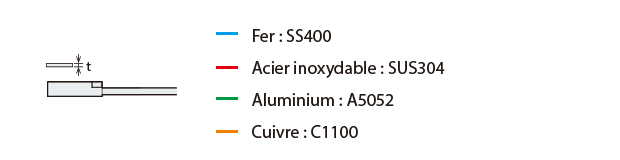

Effet de l’épaisseur et matériau de l’objet détectable (Exemple typique)
La distance de détection varie en fonction du matériau, de la taille, et de l’épaisseur de l’objet détectable. Il est possible de vérifier la distance de détection avec un objet détectable en multipliant la distance de détection Y (mm pouce) dans le diagramme des caractéristiques « Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable » par le coefficient dans le diagramme des caractéristiques suivant.
ER-M08Fx

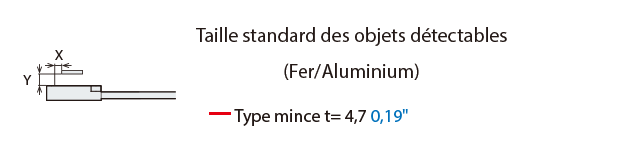

Diagramme de zone de détection (Exemple typique)
Objet détectable : Fer
Objet détectable : Aluminium
Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)
Effet de l’épaisseur et matériau de l’objet détectable (Exemple typique)
La distance de détection varie en fonction du matériau, de la taille, et de l’épaisseur de l’objet détectable. Il est possible de vérifier la distance de détection avec un objet détectable en multipliant la distance de détection Y (mm pouce) dans le diagramme des caractéristiques « Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable » par le coefficient dans le diagramme des caractéristiques suivant.
ER-M18Fx
Diagramme de zone de détection (Exemple typique)
Objet détectable : Fer
Objet détectable : Aluminium
Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)
Effet de l’épaisseur et matériau de l’objet détectable (Exemple typique)
La distance de détection varie en fonction du matériau, de la taille, et de l’épaisseur de l’objet détectable. Il est possible de vérifier la distance de détection avec un objet détectable en multipliant la distance de détection Y (mm pouce) dans le diagramme des caractéristiques « Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable » par le coefficient dans le diagramme des caractéristiques suivant.
Comment lire les diagrammes des zones de détection?
La figure suivante montre la position du point ON quand l’objet détectable standard (spécifié dans les caractéristiques) est déplacé parallèlement au capteur dans le sens de la flèche.
