Capteur de proximité longue distance
Série ER
Type tout métal résistant à la soudure Capteur de proximité longue distance Série ER
ER-GW08x

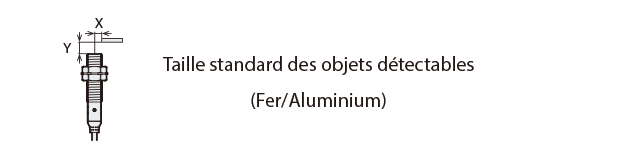

Diagramme de zone de détection (Exemple typique)
Avec réglages par défaut (Mode 1)
Objet détectable : Fer
Avec réglages par défaut (Mode 1)
Objet détectable : Aluminium
Avec commutation de distance (Mode 2)
Objet détectable : Fer
Avec commutation de distance (Mode 2)
Objet détectable : Aluminium

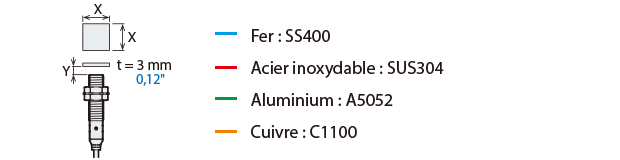

Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)
Avec réglages par défaut (Mode 1)
Avec commutation de distance (Mode 2)

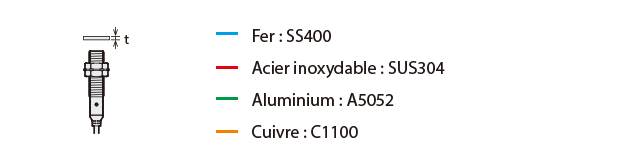

Effet de l’épaisseur et matériau de l’objet détectable (Exemple typique)
La distance de détection varie en fonction du matériau, de la taille, et de l’épaisseur de l’objet détectable. Il est possible de vérifier la distance de détection avec un objet détectable en multipliant la distance de détection Y (mm pouce) dans le diagramme des caractéristiques « Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable » par le coefficient dans le diagramme des caractéristiques suivant.
ER-GW12x
Diagramme de zone de détection (Exemple typique)
Avec réglages par défaut (Mode 1)
Objet détectable : Fer
Avec réglages par défaut (Mode 1)
Objet détectable : Aluminium
Avec commutation de distance (Mode 2)
Objet détectable : Fer
Avec commutation de distance (Mode 2)
Objet détectable : Aluminium
Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)
Avec réglages par défaut (Mode 1)
Avec commutation de distance (Mode 2)
Effet de l’épaisseur et matériau de l’objet détectable (Exemple typique)
La distance de détection varie en fonction du matériau, de la taille, et de l’épaisseur de l’objet détectable. Il est possible de vérifier la distance de détection avec un objet détectable en multipliant la distance de détection Y (mm pouce) dans le diagramme des caractéristiques « Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable » par le coefficient dans le diagramme des caractéristiques suivant.
ER-GW18x
Diagramme de zone de détection (Exemple typique)
Avec réglages par défaut (Mode 1)
Objet détectable : Fer
Avec réglages par défaut (Mode 1)
Objet détectable : Aluminium
Avec commutation de distance (Mode 2)
Objet détectable : Fer
Avec commutation de distance (Mode 2)
Objet détectable : Aluminium
Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable (Exemple typique)
Avec réglages par défaut (Mode 1)
Avec commutation de distance (Mode 2)
Effet de l’épaisseur et matériau de l’objet détectable (Exemple typique)
La distance de détection varie en fonction du matériau, de la taille, et de l’épaisseur de l’objet détectable. Il est possible de vérifier la distance de détection avec un objet détectable en multipliant la distance de détection Y (mm pouce) dans le diagramme des caractéristiques « Variation de distance de détection en fonction de la taille et du matériau de l’objet détectable » par le coefficient dans le diagramme des caractéristiques suivant.

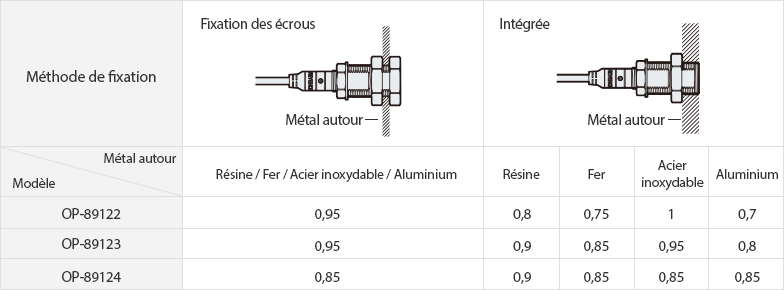

Support de remplacement intelligent
La distance de détection diminue lorsque vous utilisez le support de remplacement intelligent. La distance de détection varie également avec les installations encastrées selon le matériau du métal environnant. Utilisez les facteurs suivants multipliés par la distance de détection indiquée dans les spécifications comme référence.
Comment lire les diagrammes des zones de détection?
La figure suivante montre la position du point ON quand l’objet détectable standard (spécifié dans les caractéristiques) est déplacé parallèlement au capteur dans le sens de la flèche.
